　　一、静态文本——操 作

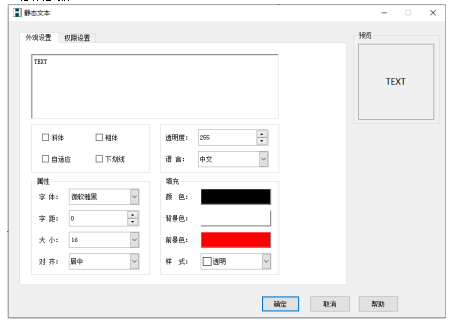

　　1. 在控件栏中选择这个图标，会出现静态文本的属性对话框

　　2. 设置完属性值之后，我们点击确定按钮，鼠标的光标变为十字架，左键点击控件要放置的位置起点，点下之后同时拖动光标，确定控件的区域大小，松开左键，则绘制出了控件。

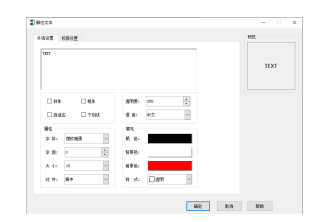

　　3. 鼠标左键双击控件或者点击工具栏中的图标，则弹出属性设置界面，用户可以修改参数。

　　二、静态文本——外观设置

　　定义：可以设置文本的内容，文本样式(如斜体、粗体)，还有文本颜色等等外观

　　属性图

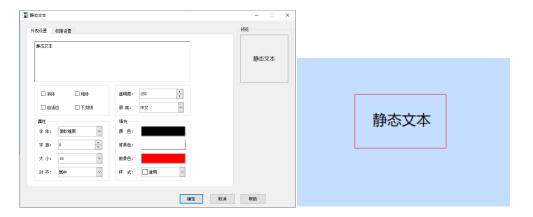

　　方框内可以设置文本内容，如设置“静态文本”，下图所示：

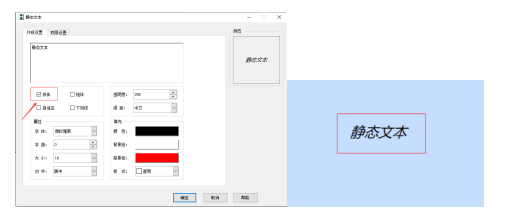

　　斜体：勾选斜体可以设置文本倾斜，不勾选则不设置，如下图勾选了斜体：

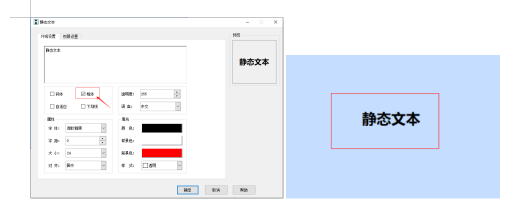

　　粗体：勾选斜体可以设置文本加粗，不勾选则不设置，如下图勾选了粗体：

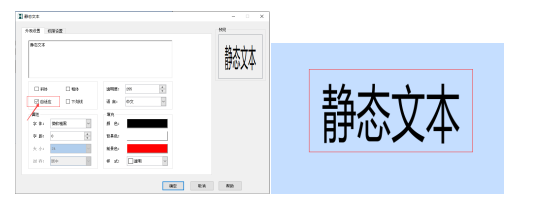

　　自适应：勾选了自适应，文本会随着文本框的宽高自动改变字体宽度额高度，如下图文本自动改变了高度：

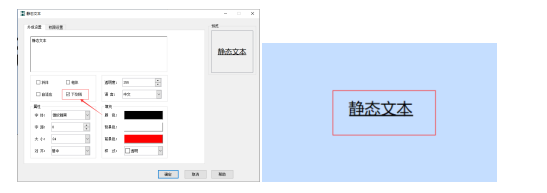

　　下划线：勾选下划线可以设置文本加下划线，不勾选则不设置，如下图勾选了下划线：

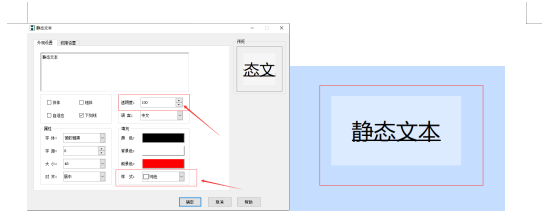

　　透明度：当文本样式不是透明是，修改透明度可以改变文本的底色颜色深浅，如下图样式为纯色，透明度为100：

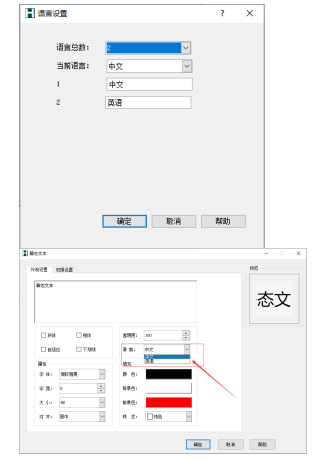

　　语言：当系统参数中的语言设置了两种以上时，可在此选项选用其它语言，如下图设置了英文：

　　属性

　　字体：设置静态文本的字体，如微软雅黑：

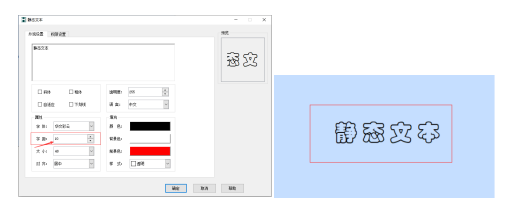

　　字距：设置静态文本的文本字间距，如下图字距为10：

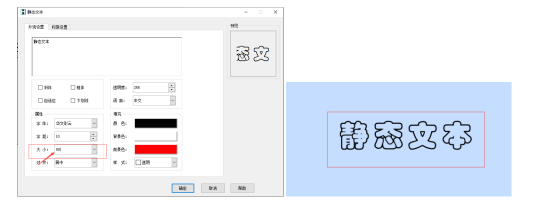

　　大小：设置静态文本的文本字体大小，如下图大小为56：

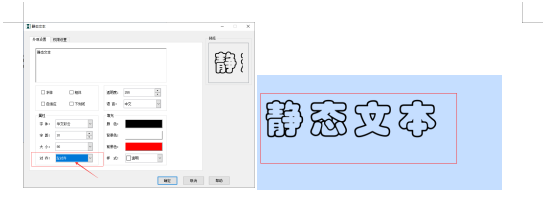

　　对齐：静态文本的文本对齐方式，分剧中、左对齐和右对齐三种，如下图为左对齐

　　填充

　　颜色：静态文本的字体颜色，如下图为红色：

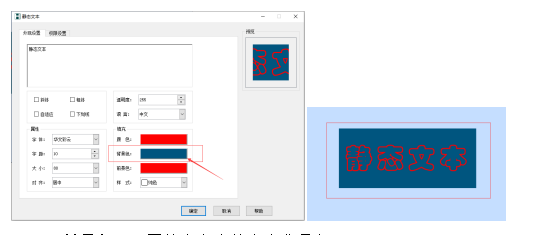

　　背景色：设置静态文本的文本前景色，如下图前景色为蓝色：

　　前景色：设置静态文本的文本背景色

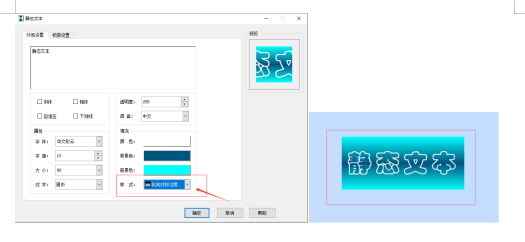

　　样式：设置文本框的样式，如下图样式为纵向对称过度：

　　三、静态文本——权限设置

　　定义：该设置可以控制静态文本的显现/隐藏抓状态

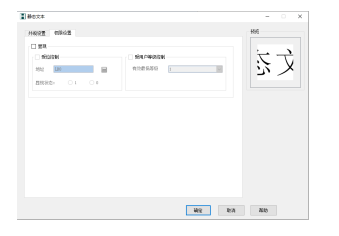

　　属性图

　　显现：控制静态文本是否显现/显示出来，或者隐藏起来，分受位控制和受用户等级控制两种方式

　　受位控制：地址分内部地址和外部地址，分显现状态为1和显现状态为0两种方式，两种状态相反

　　显现状态为1，当监控位地址为1/ON时静态文本显示出来，为0/OFF时隐藏

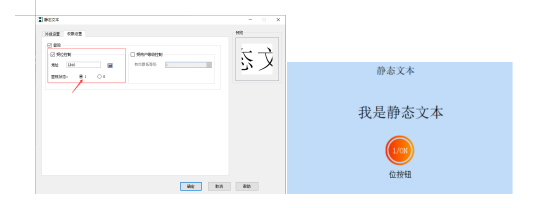

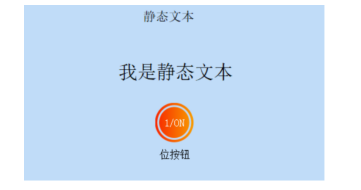

　　例如：在画面上建一个开关位按钮和一个静态文本，控件显现受位控制，地址为LB10，显现状态为1，如图：

　　1、当位地址状态为0/OFF时静态文本隐藏

　　2、当位地址为1/ON时静态文本显现

　　受用户等级控制：当前用户等级低于设置的有效最低等级时，静态文本隐藏

　　当前用户等级大于设置的有效最低等级时控件显现出来

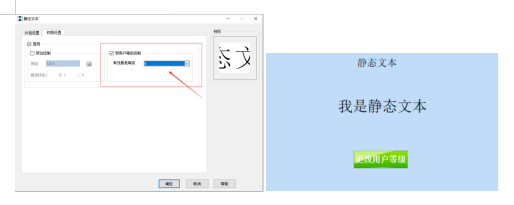

　　例如：在画面上建一个静态文本，显现为受用户等级控制且有效最低等级为4级，

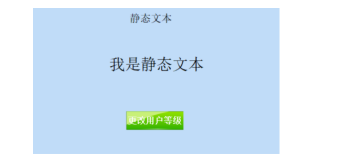

　　在建一个更改用户等级功能按钮，如图

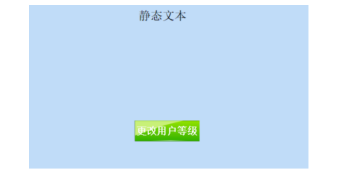

　　1、当前用户等级小于设置的有效足底等级时静态文本隐藏

　　2、触摸功能按钮，将当前用户等级设置为5级时控件显现出来

　　3、弹出键盘，输入密码修改用户等级

　　4、修改用户等级为5级，静态文本显现

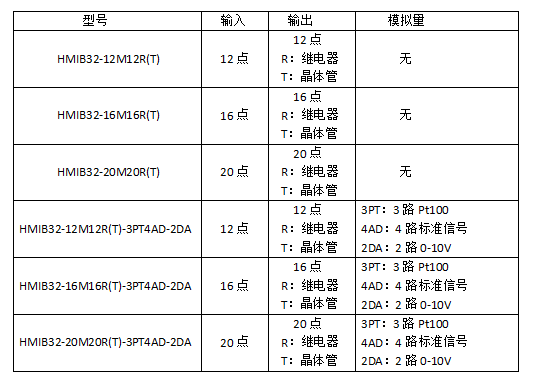

　　附：7寸HMIB32系列触摸屏PLC一体机选型表

　　说明：

　　1、R(T) 继电器或晶体管输出，一台中只能选择一种，晶体管输出的支持两路高速脉冲。

　　2、PT 是指输入温度传感器为Pt100

　　3、AD标准信号输入(12位)，没有特殊说明，标准型为0-20mA输入

　　4、DA输出(12位)，没有特殊说明，标准型为0-10V输出
